主要特点
●集成视频缩放器&混合器
●多个输出操作模块
●专用多视图预览
●内置过渡效果
●最多3个视频图层
●位置,缩放和裁剪视频图层
●将效果应用于包含DSK或软边混合或蒙版的前景图层
●使用OSD功能应用子标题或消息
●使用LOGO和STILL图层添加通道或程序徽标
●最多可连接9个视频输入 - 完全模块化结构和多种选项可供选择
●Tally内置
●Genlock Y内置
概观

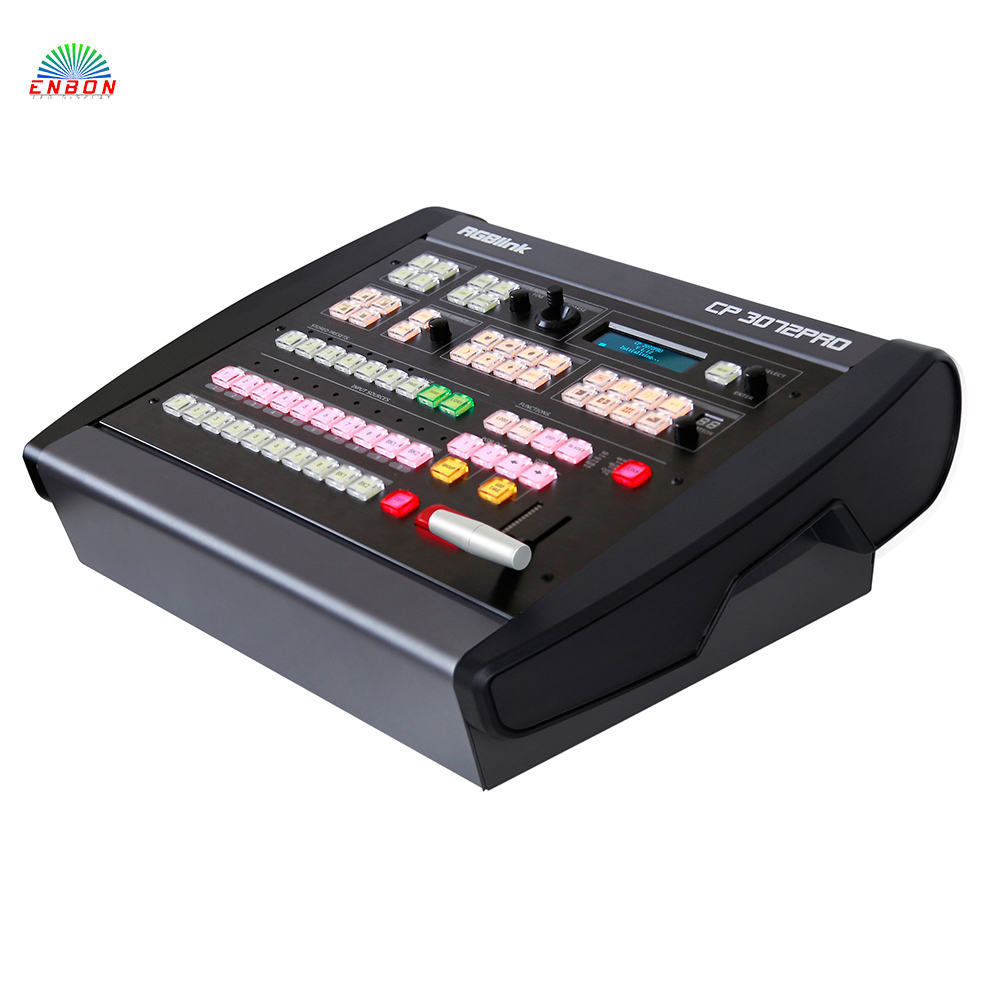

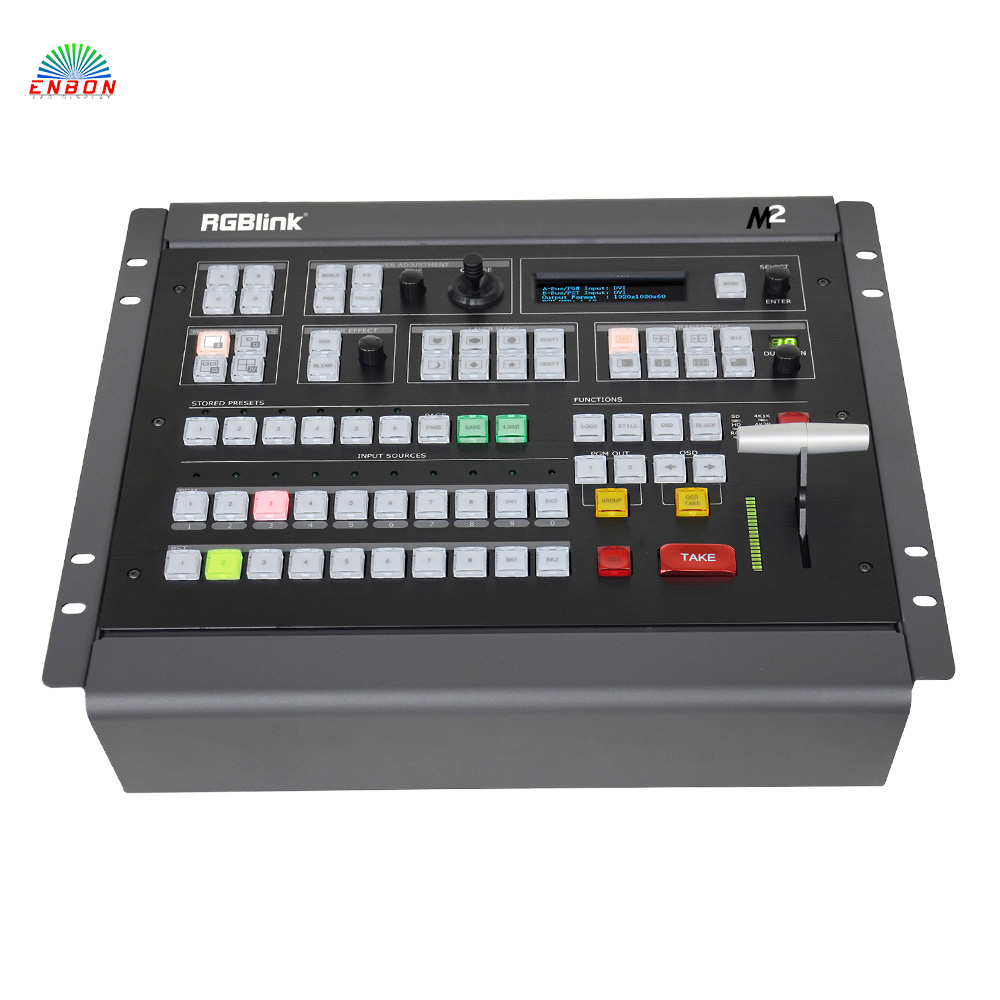

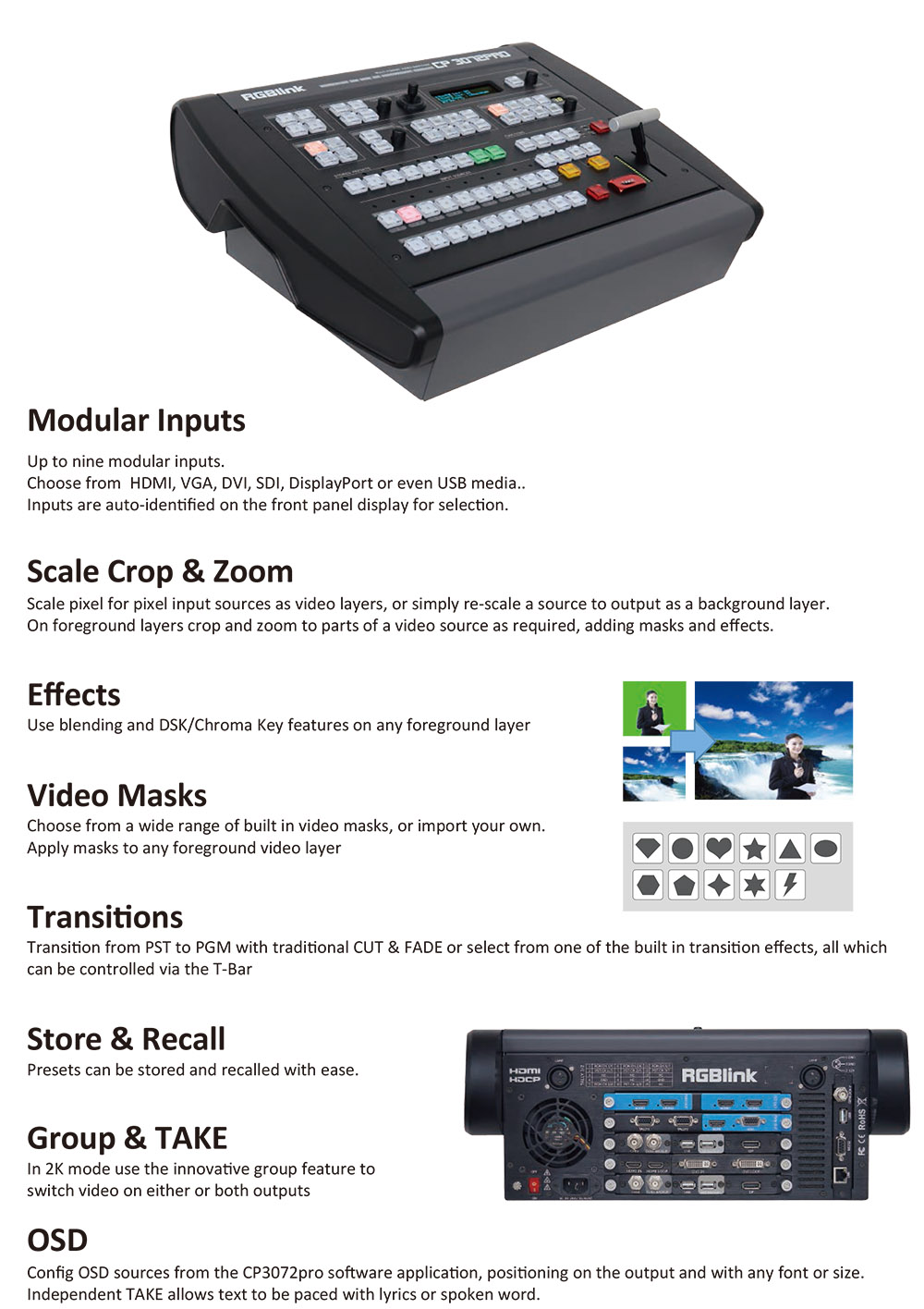

M2(CP3072pro)不仅是会议和会议空间或应用的理想选择,它不仅提供实时视频演示的实时控制,还提供现代显示应用所必需的全输出缩放功能。
最多可灵活安装多达九个独立输入。所有信号都被同步并转换为输出。标准配备四个HDMI输出,M2输出也是多模式,无论是传统的PST / PGM操作,双2K(4K1K)还是4K。
板载功能包括带有图层效果蒙版的多层PIP窗口层,软边缘混合,色度键可用。用于频道或节目标识的LOGO和STILL图层也是可用的。无论是对于定时TAKE还是通过T-Bar,都可以使用对程序的各种传输效果。 M3为OSD文本提供独特的独立TAKE功能,可以是由USB加载的字幕或其他消息。
可以根据需要保存和调用预设以及为备份或以后使用而导出的设置,也可以内置Genlock Y In和TALLY功能。
主要特点
●集成视频缩放器&混合器
●多个输出操作模块
●专用多视图预览
●内置过渡效果
●最多3个视频图层
●位置,缩放和裁剪视频图层
●将效果应用于包含DSK或软边混合或蒙版的前景图层
●使用OSD功能应用子标题或消息
●使用LOGO和STILL图层添加通道或程序徽标
●最多可连接9个视频输入 - 完全模块化结构和多种选项可供选择
●Tally内置
●Genlock Y内置
概观
M2(CP3072pro)不仅是会议和会议空间或应用的理想选择,它不仅提供实时视频演示的实时控制,还提供现代显示应用所必需的全输出缩放功能。
最多可灵活安装多达九个独立输入。所有信号都被同步并转换为输出。标准配备四个HDMI输出,M2输出也是多模式,无论是传统的PST / PGM操作,双2K(4K1K)还是4K。
板载功能包括带有图层效果蒙版的多层PIP窗口层,软边缘混合,色度键可用。用于频道或节目标识的LOGO和STILL图层也是可用的。无论是对于定时TAKE还是通过T-Bar,都可以使用对程序的各种传输效果。 M3为OSD文本提供独特的独立TAKE功能,可以是由USB加载的字幕或其他消息。
可以根据需要保存和调用预设以及为备份或以后使用而导出的设置,也可以内置Genlock Y In和TALLY功能。
连接器 | 输入 | 9个输入插槽,最多支持9个输入。选择
|
产量 | PST / PGM输出模块 4 x HDMIPVW 1 x HDMI1 x VGA | |
通讯 | 1个RJ45(LAN) | |
功率 | 1 x IEC | |
灯火 | 2 x XLR3(12V台灯) | |
性能 | 输入决议 | SDI SMPTE:480i | 576i | 720p | 1080i | 1080p | 1080psfDVI VESA:800×600 | 1024×768 | 1280×1024 | 1600×1200 | 1920×1080 | 1920×1200 | 2048×1152HDMI SMPTE:480i | 576i | 720p | 1080i | 1080pVESA:800×600 | 1024×768 | 1280×720 | 1280×800 | 1280×960 | 1280×1024 | 1400×1050 | 1600×1200 | 1920×1080 | 1920×1200 | 2048×1152VGA VESA:800×600 | 1024×768 | 1280×1024 | 1600×1200 | 1920×1080 | 1920×1200 |
输入刷新率 | 23.98 / 24/25 / 29.97 / 30/50 / 59.94 / 60Hz的 | |
输出分辨率 | HDMI 从下面选择或customiseSMPTE:720p | 1080pVESA:1280×720 | 1920×1080 | |
输出刷新率 | 23.98 / 24/25 / 29.97 / 30/50 / 59.94 / 60Hz的 | |
标准支持 | SDI:SMPTE 425M(A级)| SMPTE 424M | SMPTE 292M | SMPTE 259M-C | DVB-ASIHDMI:1.3DVI:DVI-I(单链路)DisplayPort:1.0VGAUXGA | |
功率 | 输入电压 | AC 100V-240V~50 / 60Hz |
最大功率 | 120W | |
环境的 | 温度 | -25℃〜55℃ |
湿度 | 相对湿度为10%-90% | |
物理 | 重量 | 装置(净重)包装14.6kg28kg |
Dimensions | 器件(Nett)Packaged462x408x170mm605x575x390mm |
